EnOcean Gadget

エネルギーハーベスティング技術を利用したEnOcean無線通信デバイス

EnOcean（エンオーシャン）とは、2001年にドイツで起業された会社名（EnOcean GmbH）で、光や温度、振動などの微弱なエネルギーを取得し、電力に変換するエネルギーハーベスト（環境発電）技術を活用した無線通信の国際規格です。新時代における社会の様々な問題点が浮き彫りになるなか、EnOceanのエネルギーハーベスティング無線通信技術を組み込んだIoTシステムの構築が明るい未来へのひとつの鍵になるのではないかと、多様なシチュエーションに対応した『EnOcean Gadget』の開発を続けています。

DAISEN製『EnOcean Gadget』

電池不要 …

電池駆動 …

AC電源 …

ソーラー電源 …

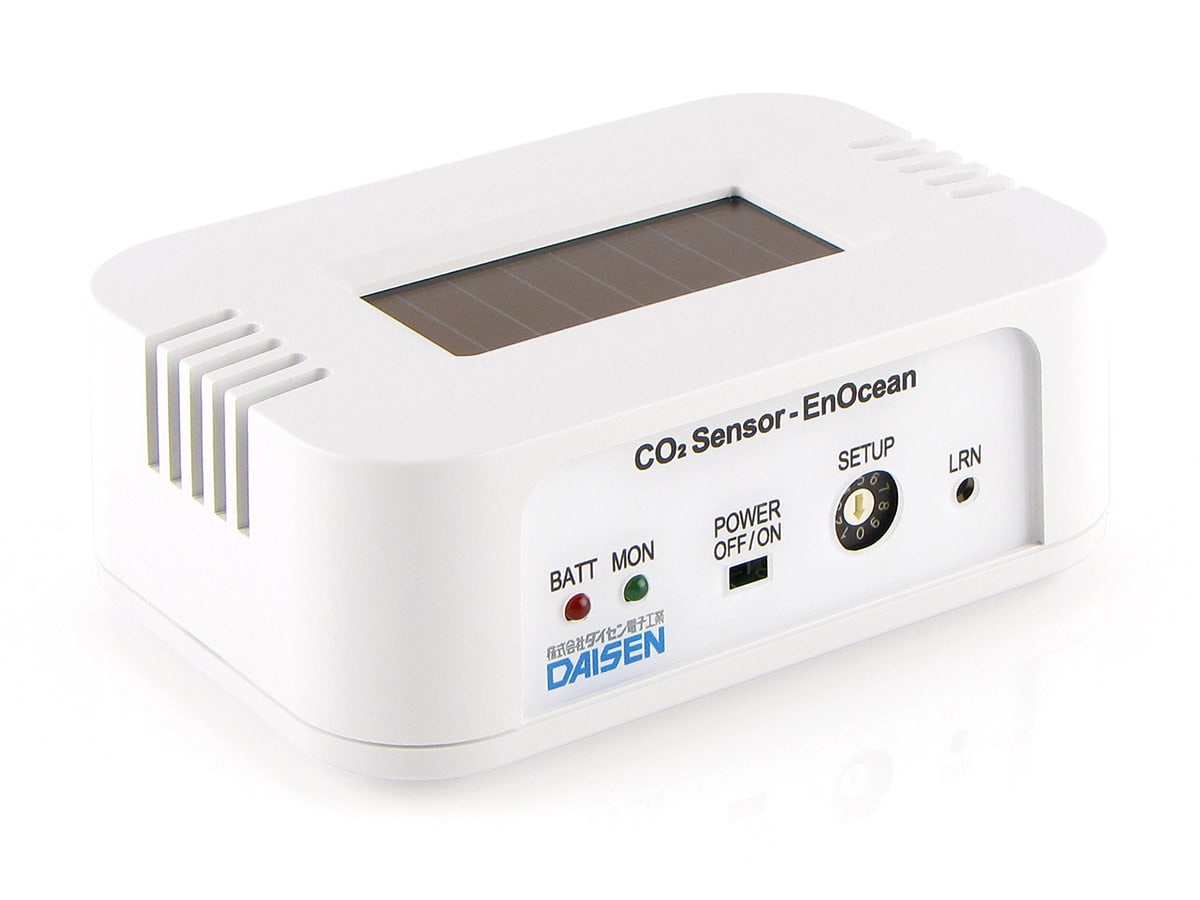

CO₂センサー

測定範囲）
CO₂濃度：300～2,540ppm
温度：0～+50℃
湿度：10～85％

モジュール）STM400J
プロファイル）EEP：A5-09-04
寸法）W100*H35*D67mm
重量）143.5g

密集を効率的に回避、換気システムに最適

温度、湿度、二酸化炭素濃度を計測するCO₂センサーユニット。経済産業省の定める「二酸化炭素濃度測定器の選定等に関するガイドライン」に準拠しています。

電池寿命は約10年

ソーラーセルによる発電・蓄電をメイン電源に、バックアップ電池を搭載。バックアップ電池は取り換えなしで10年程度の使用が可能です。

*測定間隔15分で使用した場合に限ります。設置場所/使用環境により変化します。

用途に応じた測定間隔を設定

測定間隔は1分、5分、10分、15分、CO₂濃度による可変モードから選択することができます。可変モードでは、CO₂濃度に応じて測定間隔が自動的に調整されます。夜間などの人がいない環境では測定間隔が延長され、省電力化が期待できます。

測定範囲）
CO₂濃度：300～2,540ppm
温度：0～+50℃
湿度：10～85％

モジュール）STM400J
プロファイル）EEP：A5-09-04
寸法）W100*H35*D67mm
重量）143.5g

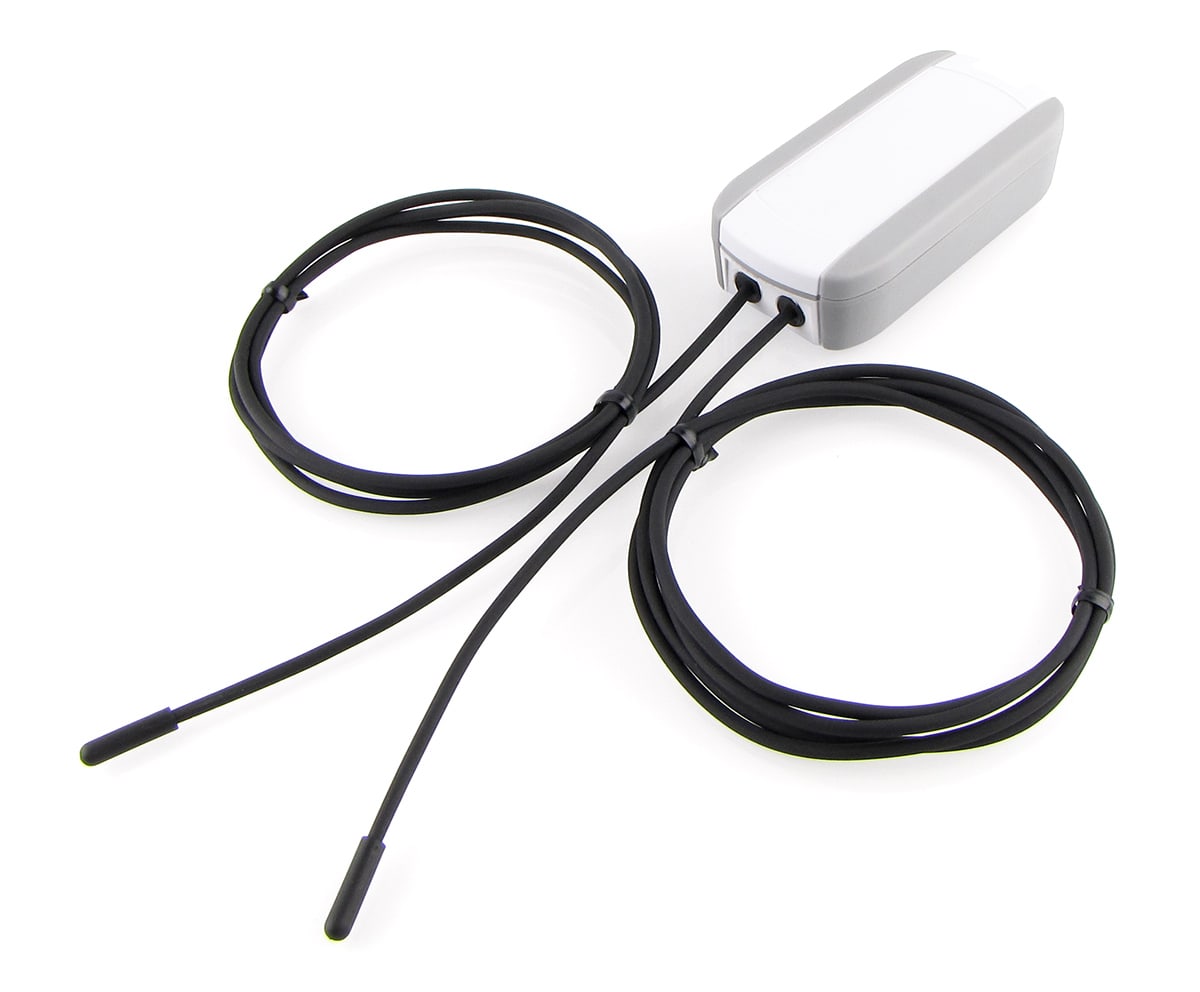

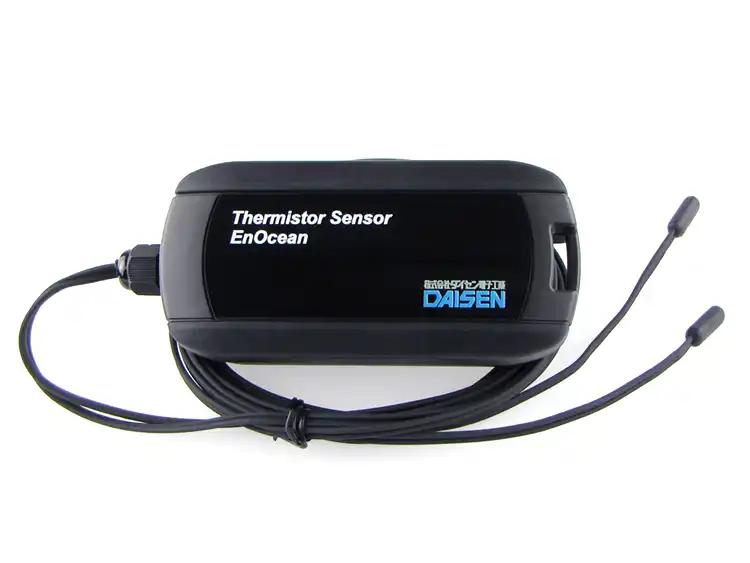

温度センサー

測定範囲）-40～100℃
寸法）W105*H28.2*D50.5mm 重量）121g

モジュール）STM400J
プロファイル）GP
電源）円筒形二酸化マンガンリチウム電池

HACCPに沿った冷蔵/冷凍庫の衛生管理に最適

広範囲な温度域を測定可能な温度センサーで、2021年より全ての食品関連事業者に義務付けられたHACCPの導入に最適な製品です。センサー部は２本接続され、冷蔵庫と冷凍庫など１台で２箇所の温度管理を同時に行うことが可能です。

電池寿命は約10年

電源には円筒形二酸化マンガンリチウム電池を使用し、10年程度の連続動作が可能です。

*測定間隔5分以上で使用した場合に限ります。設置場所/使用環境により変化します。

用途に応じた測定間隔を設定

測定間隔は1分、5分、10分、30分から選択することができます。

測定範囲）-40～100℃
寸法）W105*H28.2*D50.5mm
重量）121g

モジュール）STM400J
プロファイル）GP
電源）円筒形二酸化マンガンリチウム電池

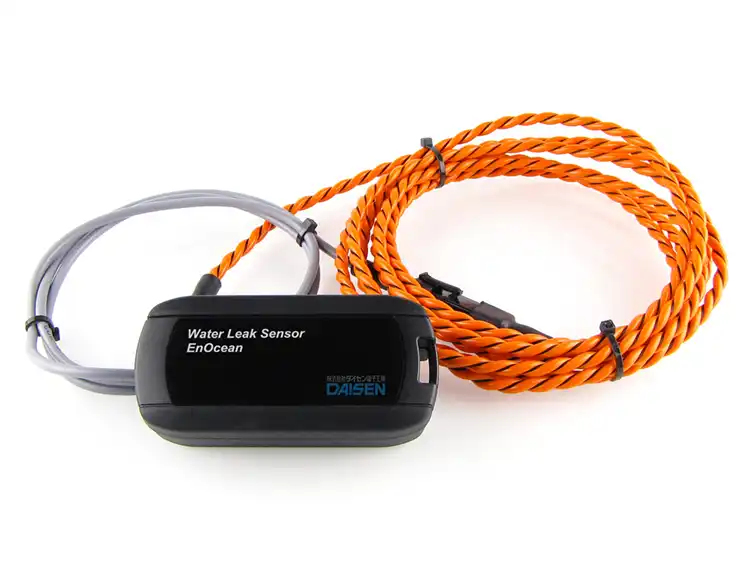

漏水センサー

センサーケーブル長）
1m/3m/5m/10m/15m/32m
モジュール）STM400J
プロファイル）EEP：A5-09-04

寸法）W105*H28.2*D50.5mm
重量）228g
電源）単4乾電池*2本

配線レスで既設のシステムに簡単に設置可能

漏水が検知された際にEnOcean無線通信にてデータ出力を行います。現場でのアラートはもちろんのこと、ゲートウェイに接続することで、メールやLINE等によるアラートの送信やデータの蓄積が可能です。センサー部は点ではなく線で捉えるタイプで、広範囲に細やかな検出が可能です。

センサーケーブル長）
1m/3m/5m/10m/15m/32m
モジュール）STM400J
プロファイル）EEP：A5-09-04

寸法）W105*H28.2*D50.5mm
重量）228g
電源）単4乾電池*2本

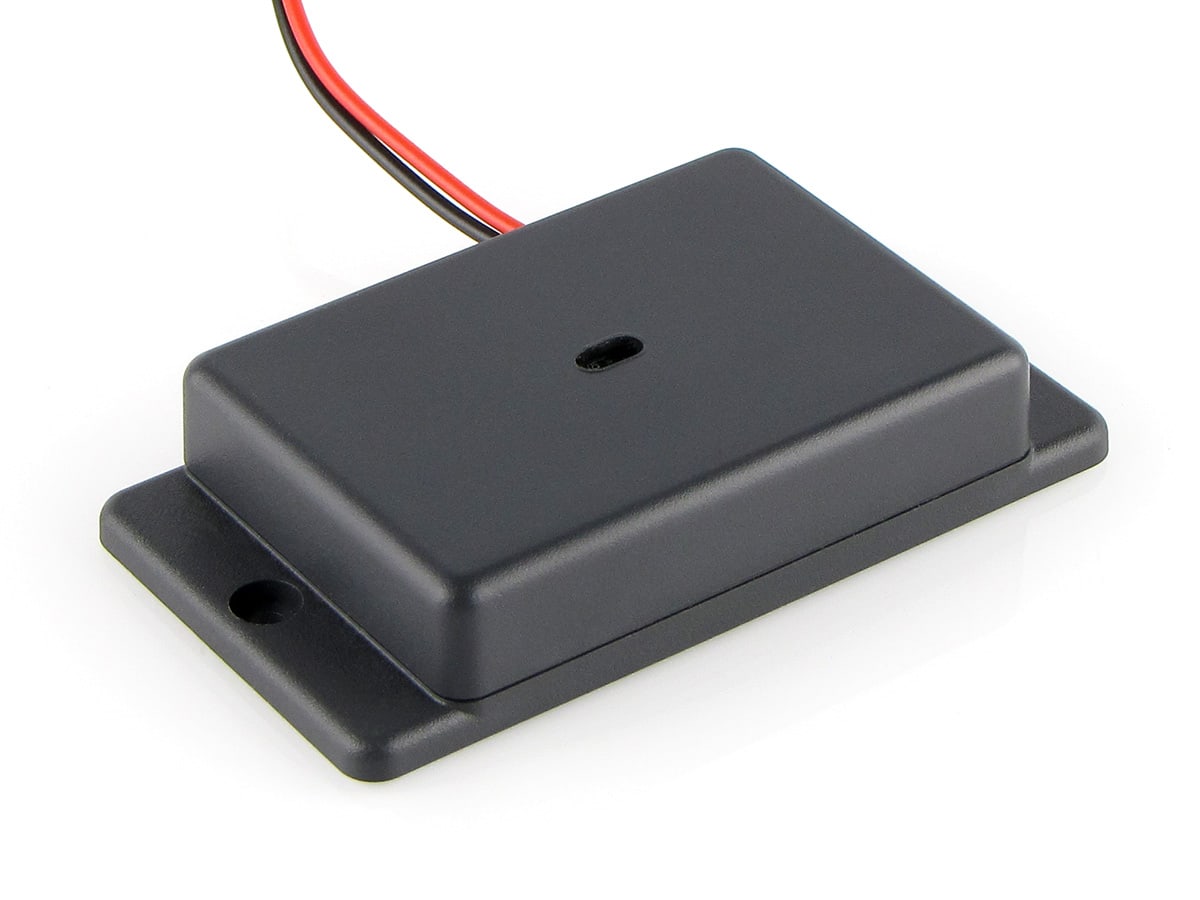

測距センサー

測定距離）30〜2,000mm
モジュール）STM400J
プロファイル）GP

寸法）W90*H17*D50.4mm
重量）52g

コインロッカーの利用状況管理に最適

レーザー光を放射しその反射を受け取るまでの時間に基づいて対象物との距離を計測します。計測距離は設置環境によって変化しますが、最大2000mmまで計測可能です。対象物のサイズや色、反射率等の影響を受けずに正確かつ高速な測距が可能です。施設のコインロッカーの利用状況や稼働率の管理、荷物の有無の検出など様々なシーンでの利用が考えられます。

測定距離）30〜2,000mm
モジュール）STM400J
プロファイル）GP

寸法）W90*H17*D50.4mm
重量）52g

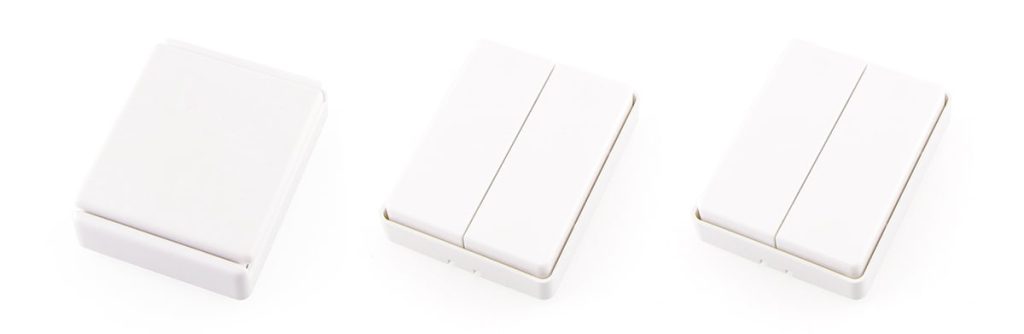

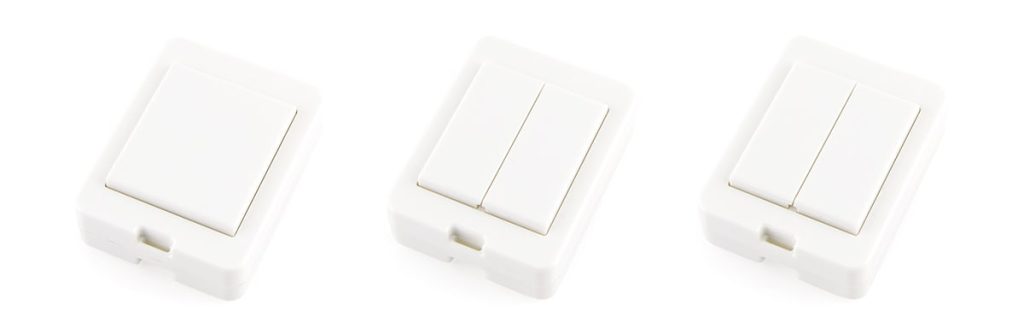

リモコンスイッチ（防水タイプ／非防水タイプ）

防水タイプ（1キー / 2キー / 4キー）

非防水タイプ（1キー / 2キー / 4キー）

プロファイル）EEP：F6-02-04
保護構造）IP67相当

モジュール）PTM215J
寸法）W52*H64*D21mm

手のひらサイズの電池レスリモコンスイッチ

スイッチを押し込むことで発電し無線通信を行う電池レスリモコンです。キー数は1キー、2キー、4キーの３種類、防水/非防水タイプよりお選びいただけます。使用頻度が高く、電池切れが頻発するようなシーンでの使用に最適です。

用途に合わせてスタイル変更

ストラップを装着し手持ちリモコンとしての使用や、壁面に取り付けるためのアタッチメントの併用で壁付けスイッチとすることも可能です。またスイッチ表面への印刷も承っています。

プロファイル）EEP：F6-02-04
保護構造）IP67相当[防水タイプのみ]

モジュール）PTM215J
寸法）W52*H64*D21mm

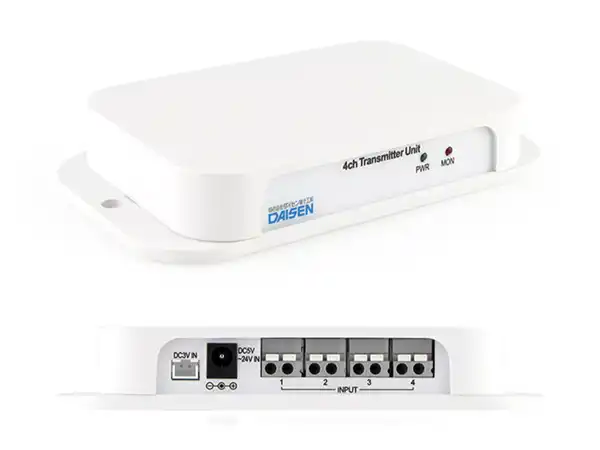

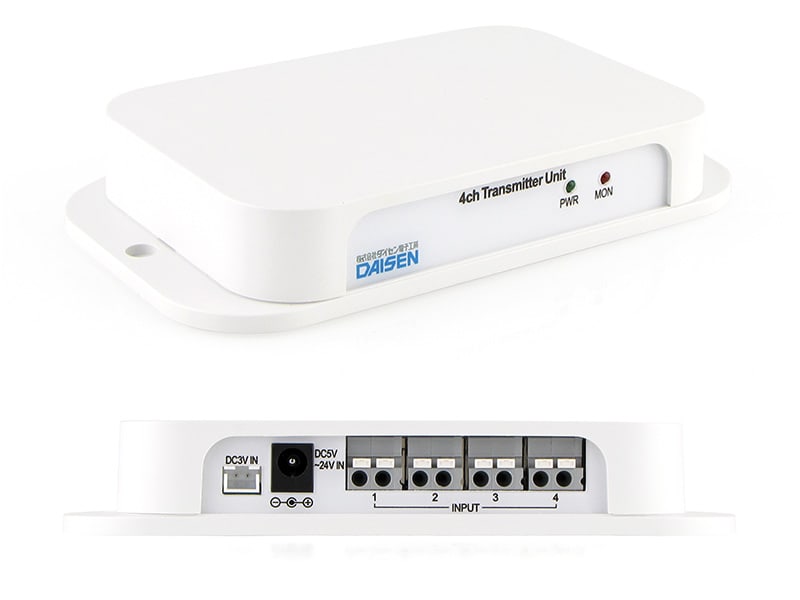

接点入力送信ユニット

プロファイル）EEP：F6-02-04
入力点数）4点

モジュール）TCM410J
寸法）W149.3*H25*D85.3mm

システムの改変なしにEnOcean無線通信を実現

接点入力を受けてEnOcean無線送信を行うユニットです。接点出力を有するセンサーなどの信号を受けてEnOcean無線信号を送信します。生産工場のラインなど様々なFA現場でよく目にするスイッチやセンサーなど、既存のデバイスをそのまま流用または併用し、システムの改変なしにEnOcean無線通信への置き換えが可能です。

プロファイル）EEP：F6-02-04
入力点数）4点

モジュール）TCM410J
寸法）W149.3*H25*D85.3mm

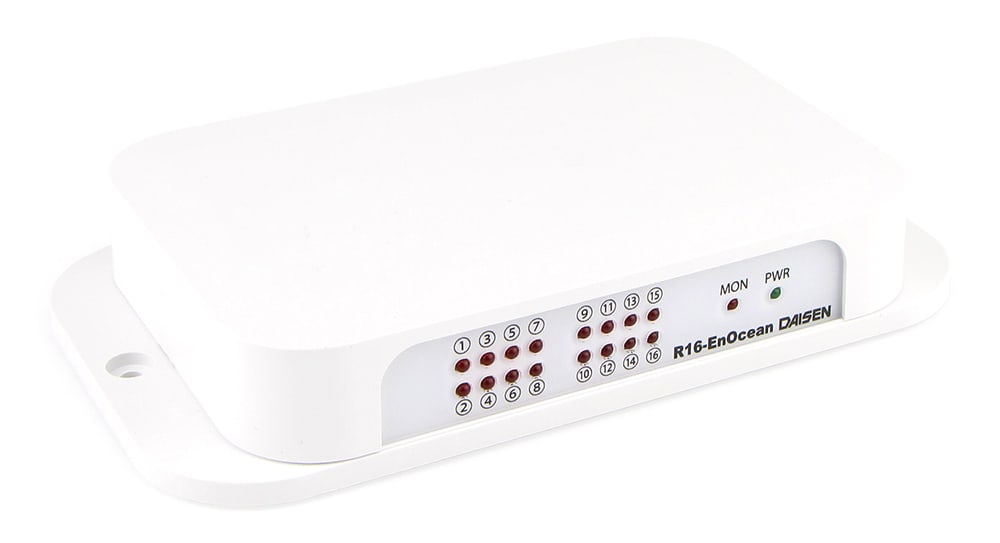

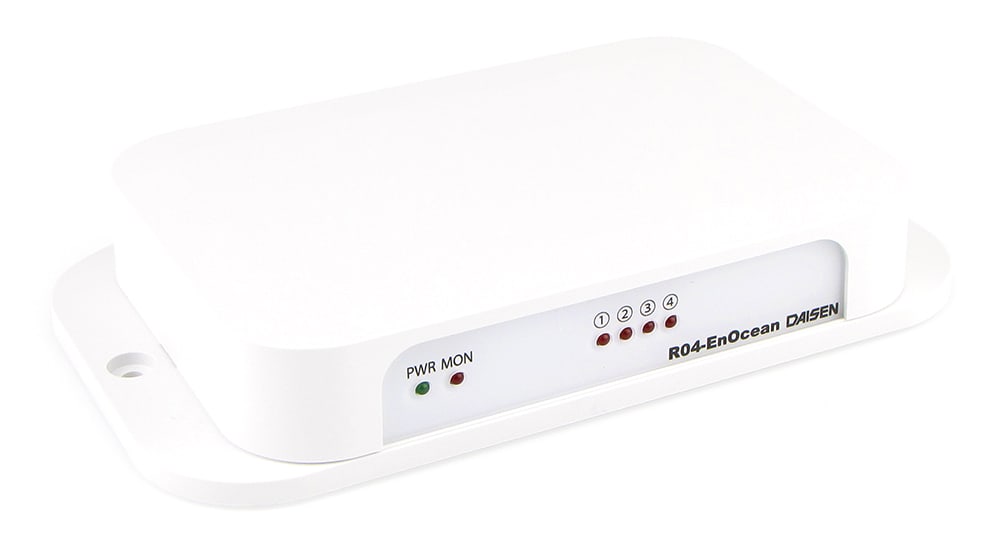

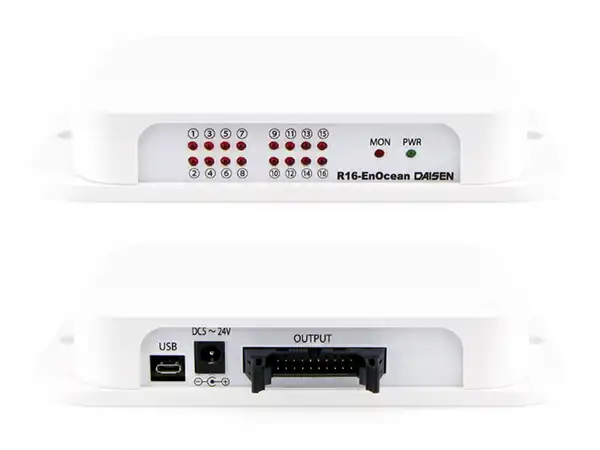

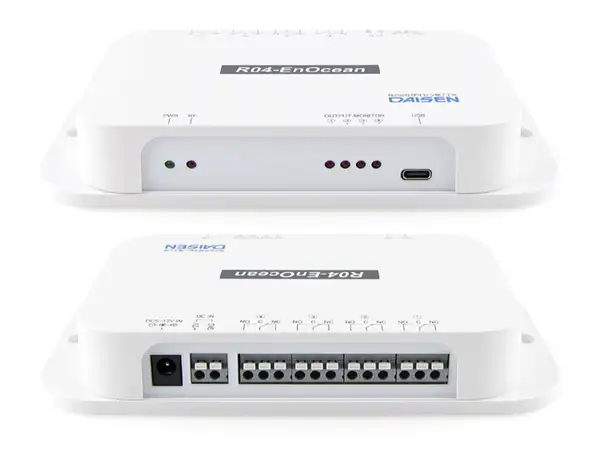

受信機（4点出力／16点出力）

プロファイル）EEP：F6-02-04
入力点数）4点

モジュール）TCM410J
寸法）W149.3*H25*D85.3mm

未

EnOcean無線信号を受信してリレー出力

接点入力を受けてEnOcean無線送信を行うユニット。接点出力を有するセンサーなどの信号を受けてEnOcean無線信号を送信。

生産工場のラインなど様々なFA現場でよく目にするスイッチやセンサーなど、既存のデバイスをそのまま流用または併用し、システムの改変なしにEnOcean無線通信への置き換えが可能。

プロファイル）EEP：F6-02-04
入力点数）4点

モジュール）TCM410J
寸法）W149.3*H25*D85.3mm

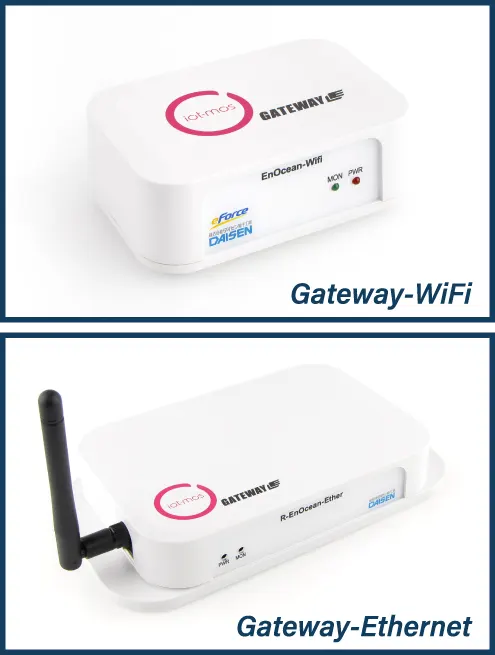

ゲートウェイ

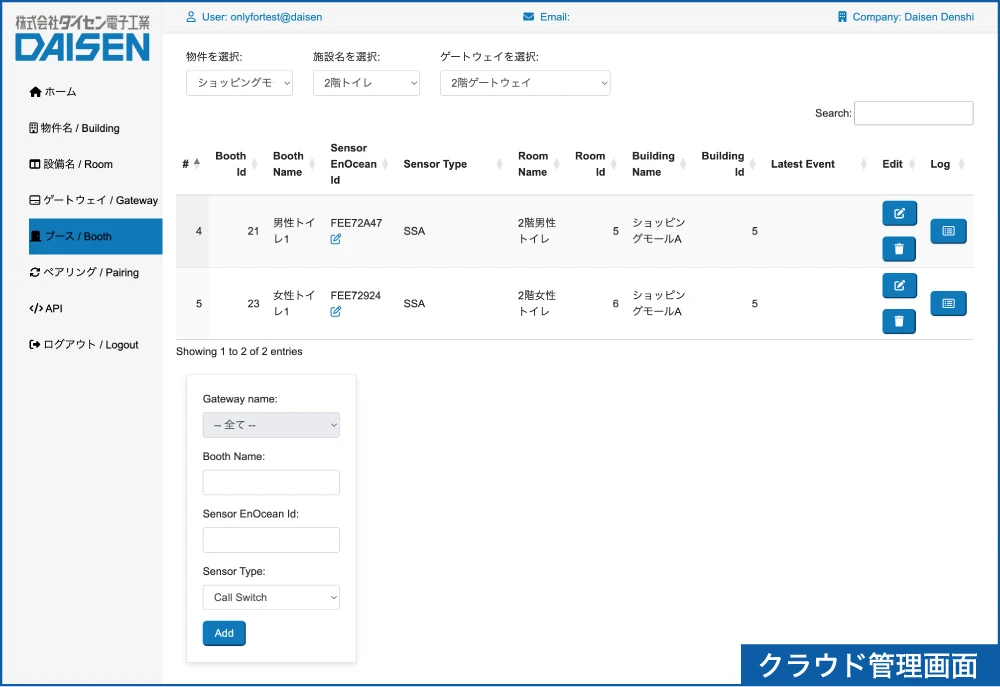

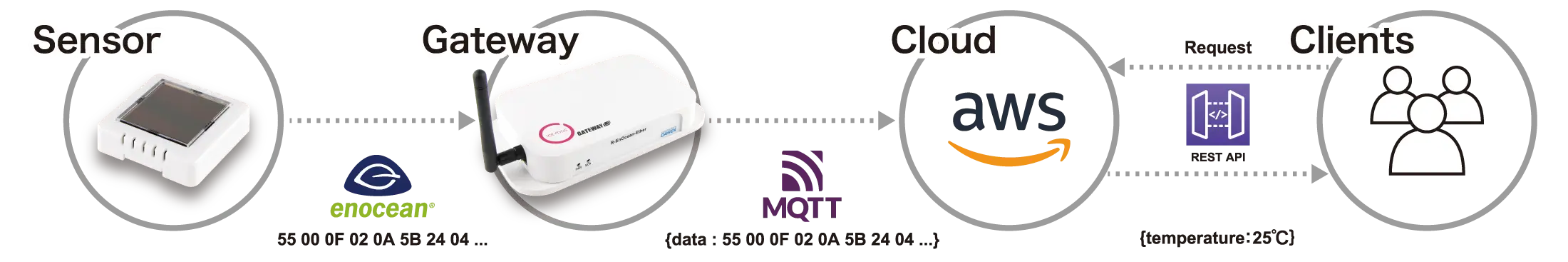

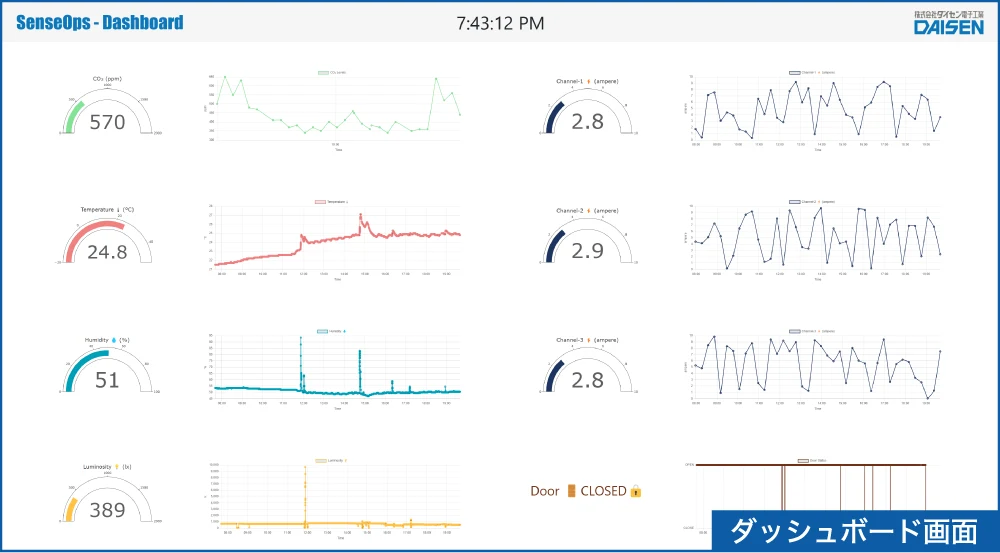

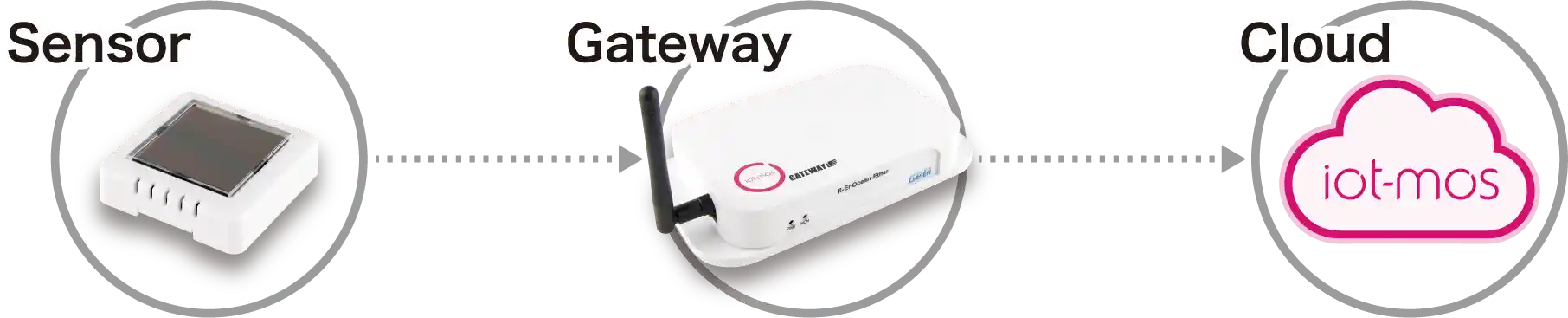

『iot-mos GATEWAY』は、EnOceanプロトコルをWi-FiまたはLTEプロトコルに変換するデバイスです。本機を設置することで、『EnOcean Gadget』のセンシングデータをネットワークに出力することが可能になります。出力された情報はWEBブラウザにて閲覧や収集を行うことができます。

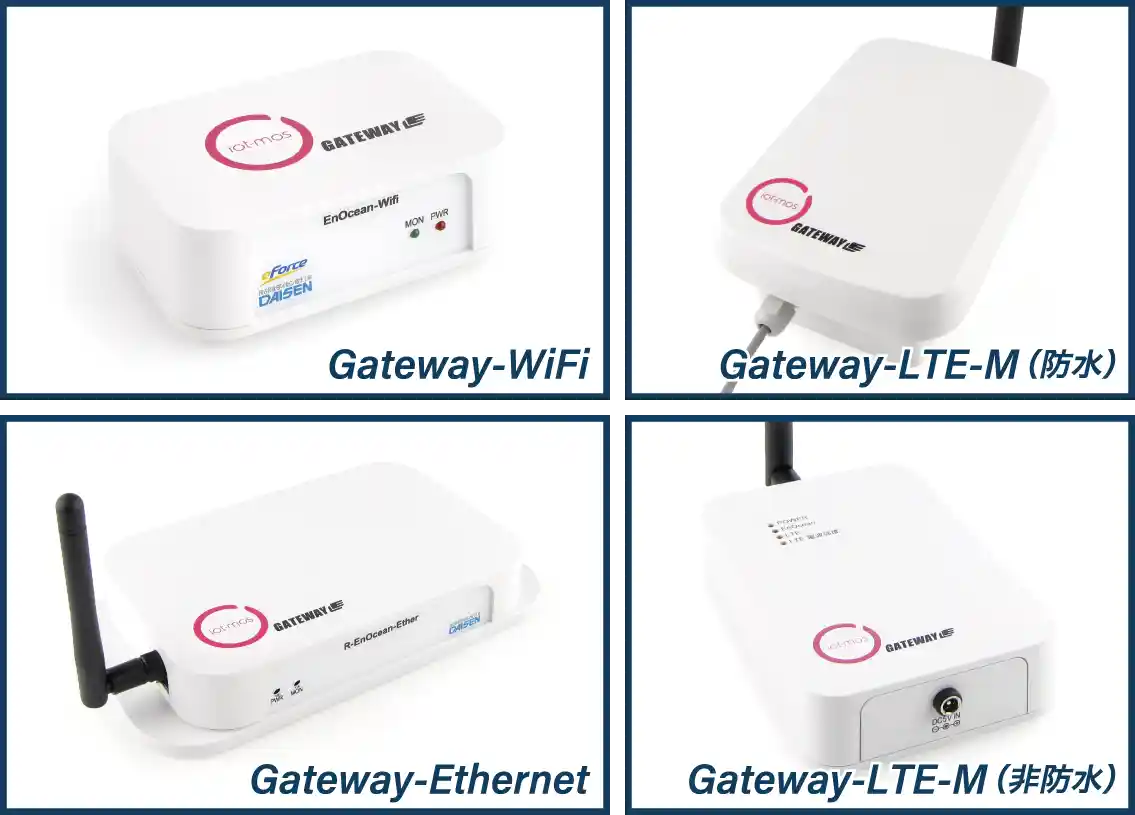

EnOceanゲートウェイはご利用シーンに合わせて選べる3タイプ

EnOcean Wi-Fi GATEWAY

プロトコル）MQTT/https/http/Socket
データフォーマット）Json(変更可能)
通信方式）WiFi
設置場所）屋内
サイズ：W100*H35*D67mm
重量：90g

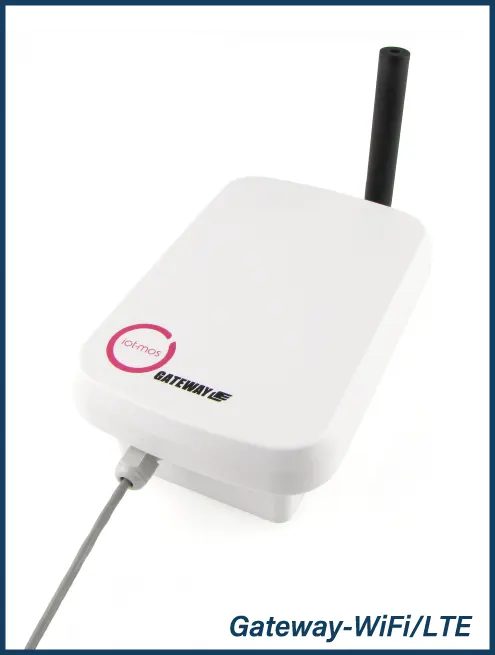

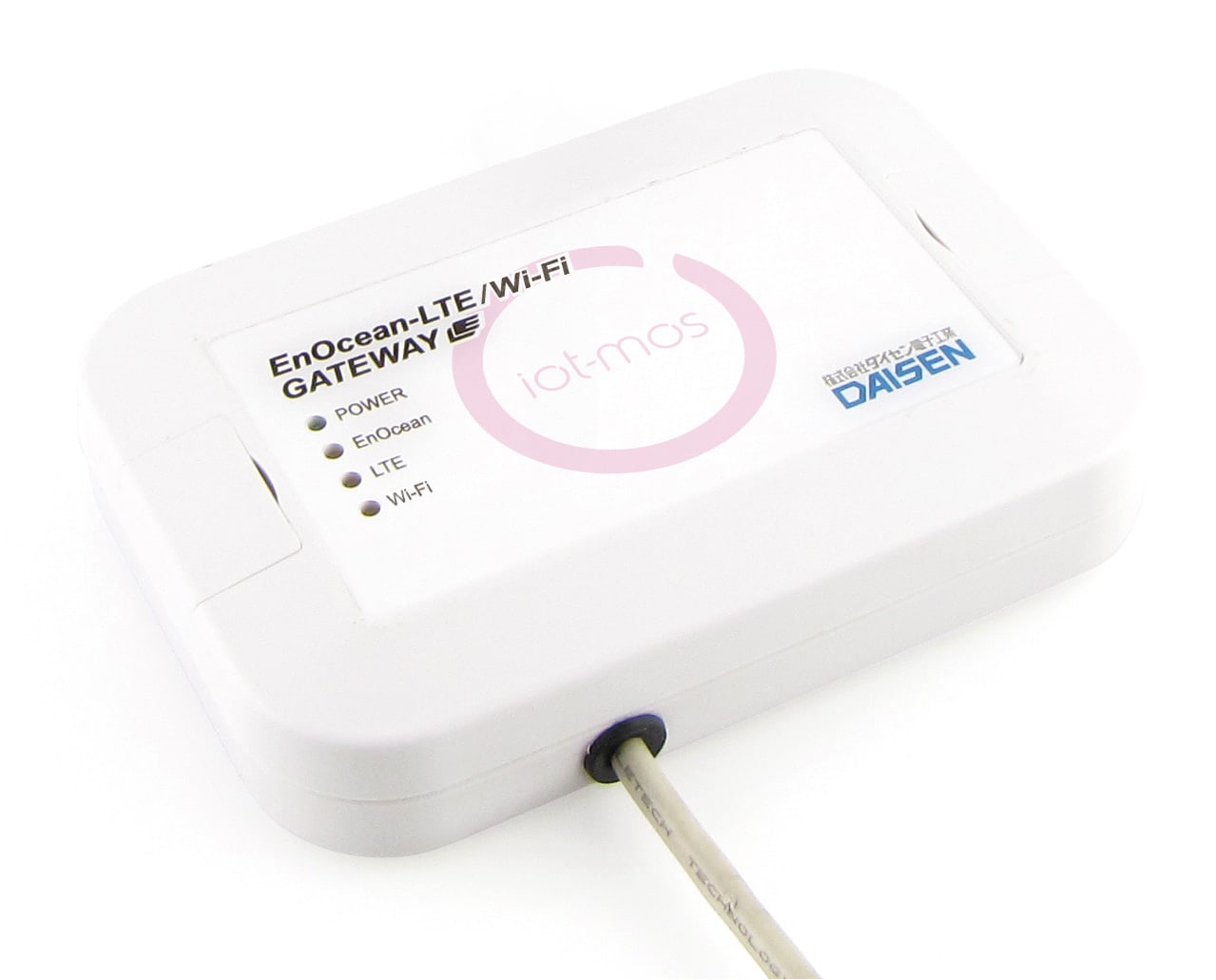

EnOcean LTE/Wi-Fi GATEWAY

プロトコル）MQTT/https/http/Socket
データフォーマット）Json(変更可能)
通信方式）LTE Cat.M1
設置場所）屋内/屋外
サイズ）W130*H25*D90mm
重量）250g

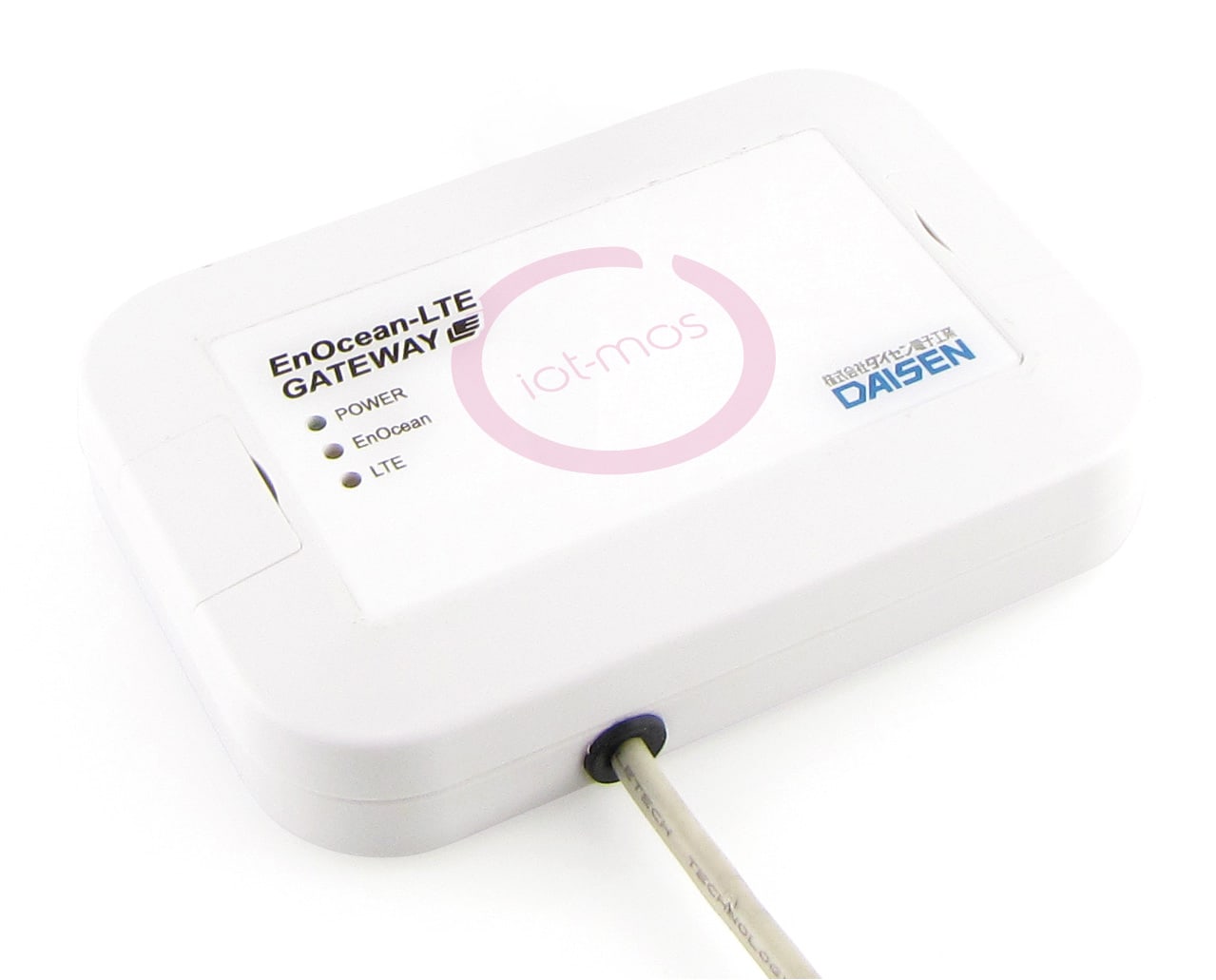

EnOcean LTE GATEWAY

プロトコル）MQTT/https/http
対応SIM）SORACOM
通信方式）LTE Cat.M1
設置場所）屋内/屋外
サイズ）W130*H25*D90mm
重量）250g

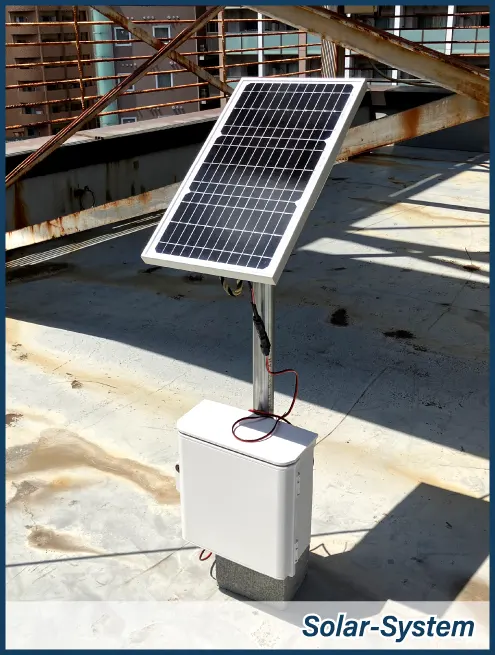

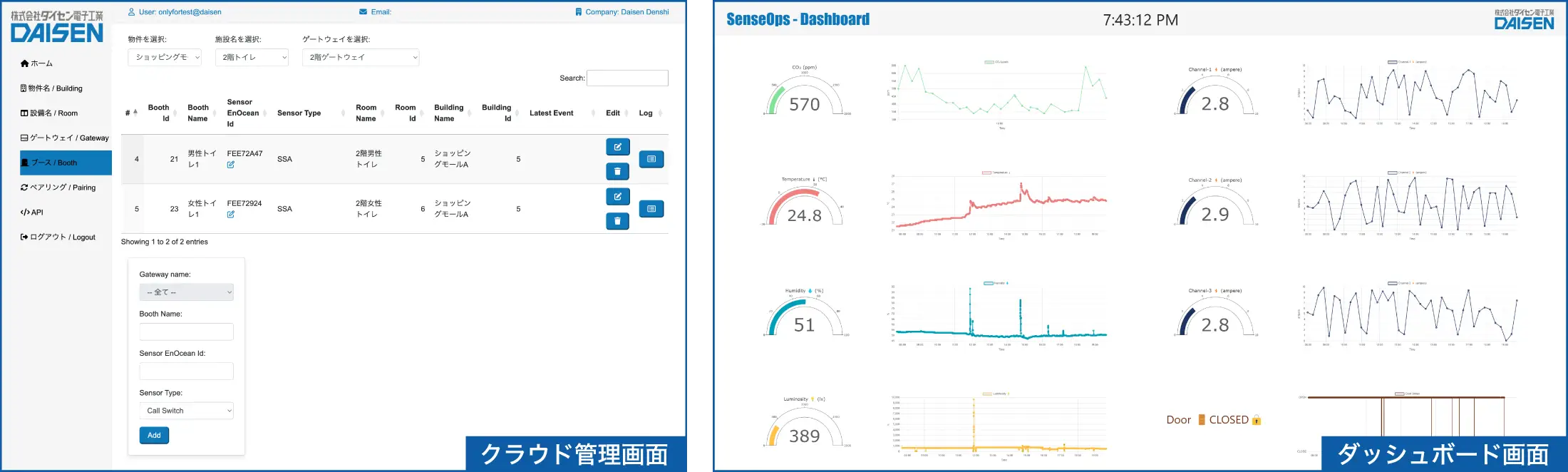

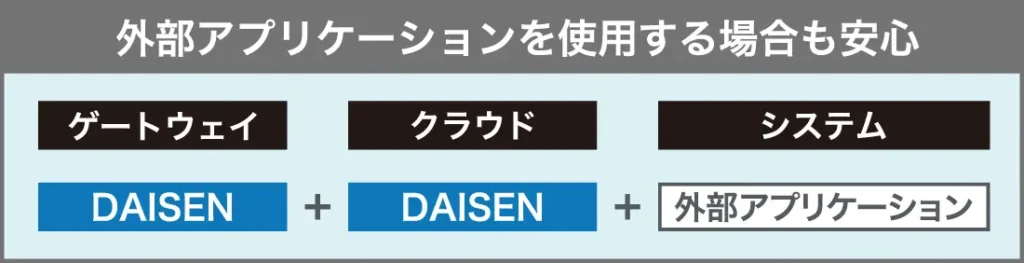

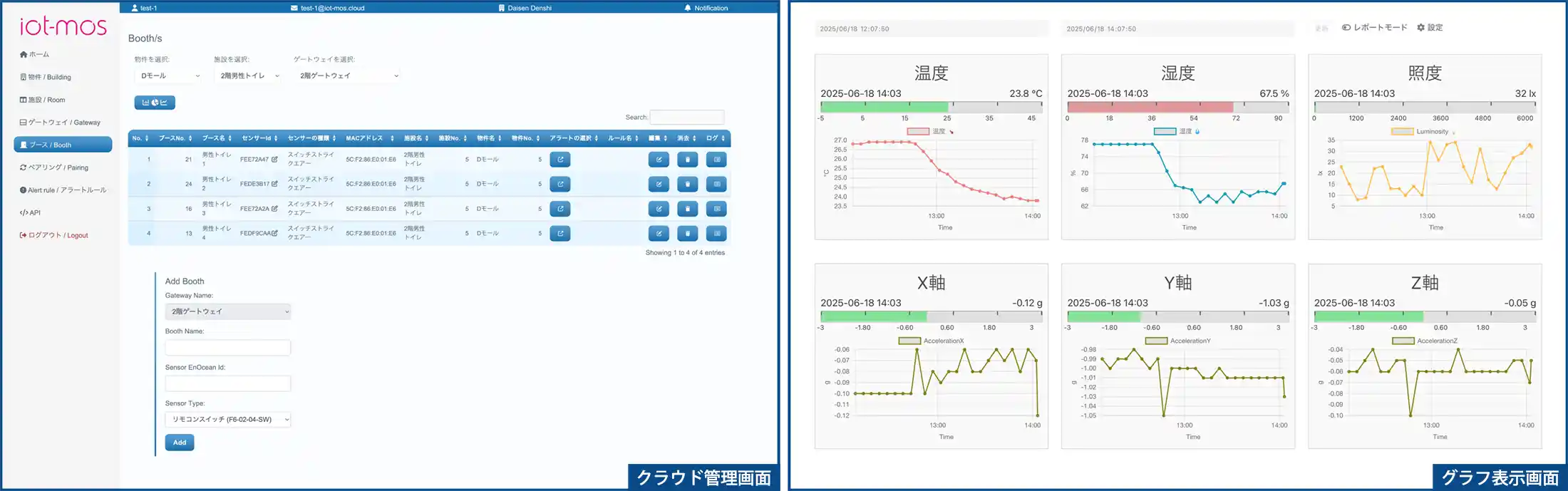

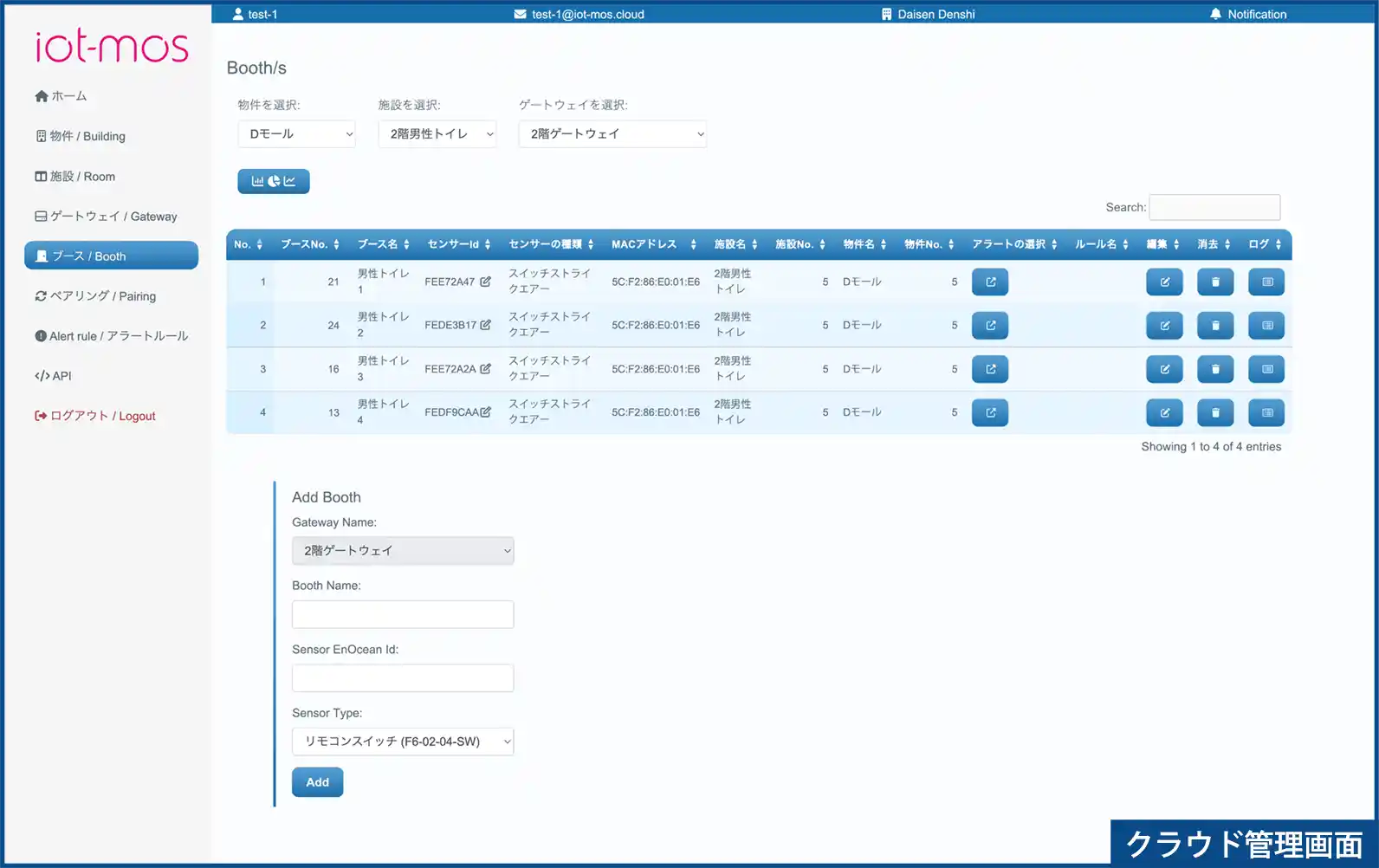

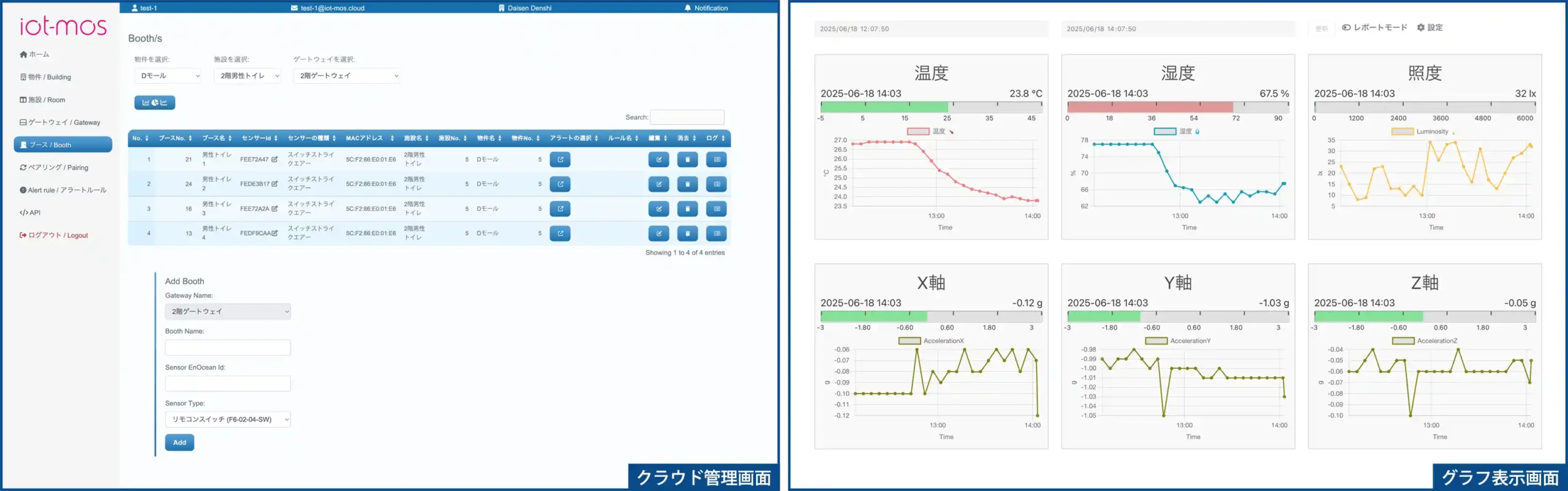

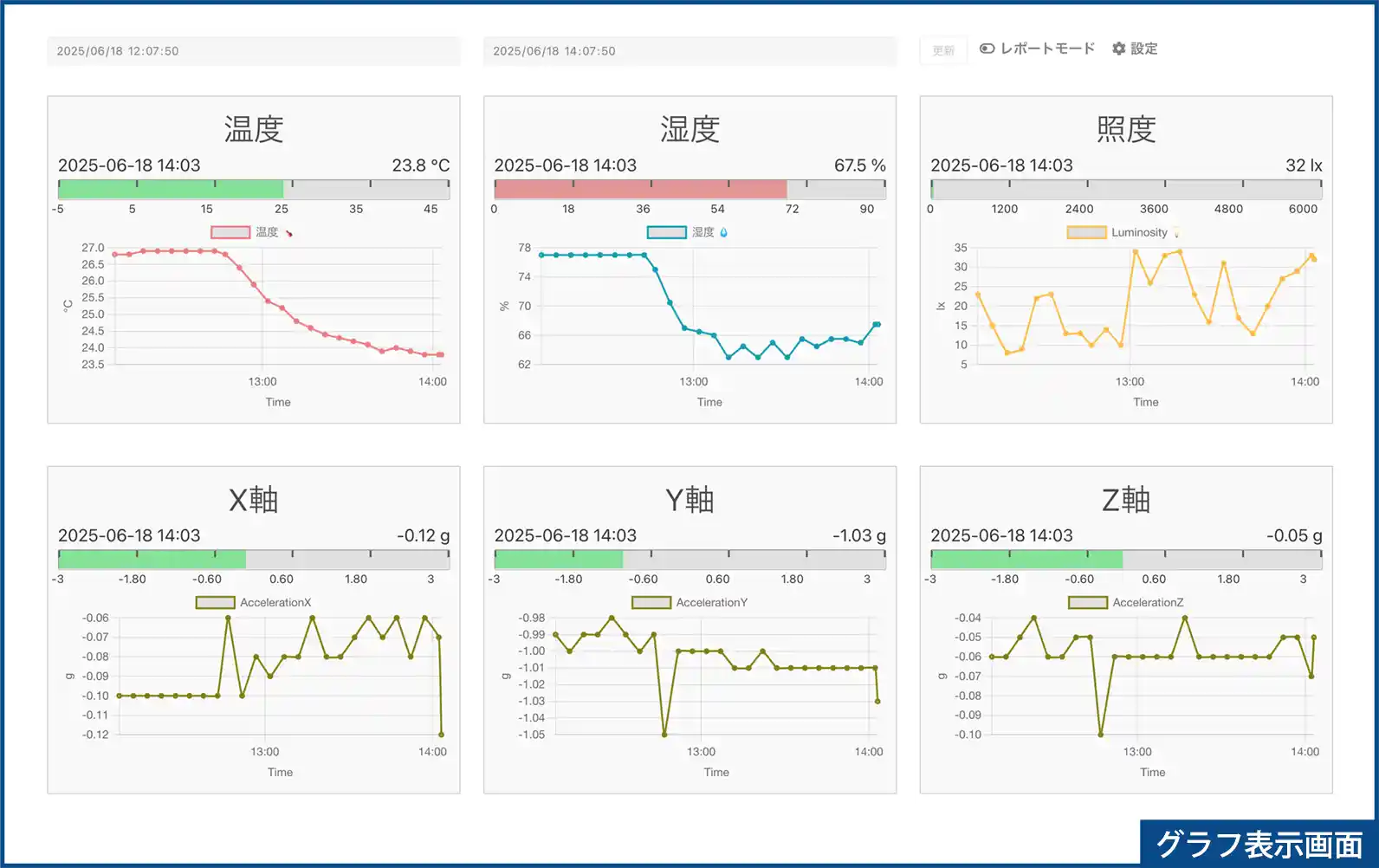

センシングデータの出力先として『iot-mos CLOUD』をご利用いただけますが、その他にもAWS、Azureまたは独自サーバーなどによる運用も対応可能です。またLTE搭載モデルには、GPSアンテナを接続し位置情報を併せて取得することも可能です。運搬車両などの移動体にマルチセンサーと同時に搭載することで、温湿度などの情報と同時に位置情報の管理がリアルタイムで可能となります。また、一定時間データの受信がない場合は低消費電力状態となるため、山間部など電源の確保が困難な場所でも、バッテリーにソーラーパネルを併用することで長期にわたる運用が可能となります。

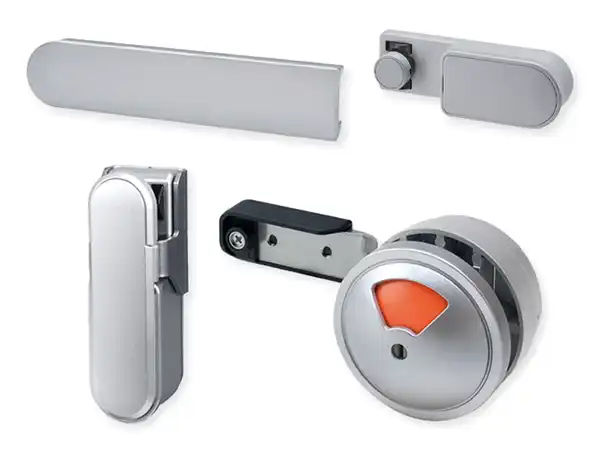

DAISENが取り扱う他社製『EnOcean Gadget』

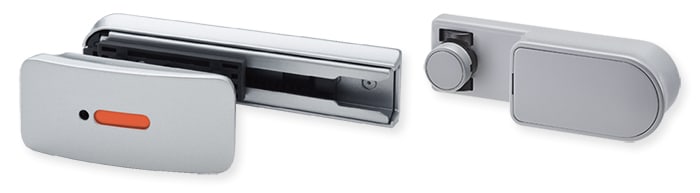

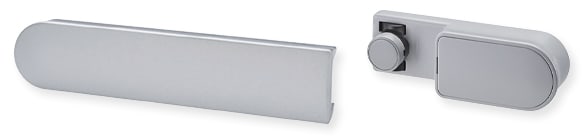

スイッチストライクエアー（シブタニ社製）

LB-610（スライドラッチ）+ LB-630E（スイッチストライクエアー）

LB-610 + LB-630E

LB-612（スライドラッチ）+ LB-630E（スイッチストライクエアー）

LB-612 + LB-630E

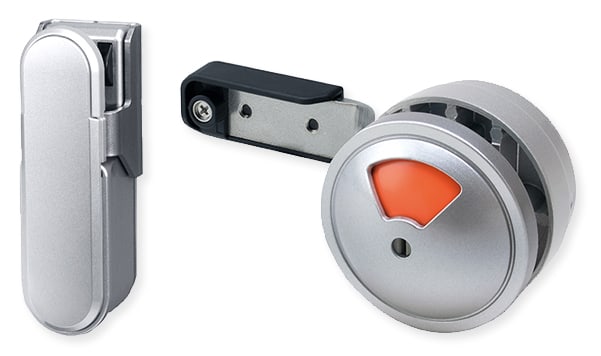

LB-911E（スイッチストライクエアー）+ LB-930E（打掛錠用）

LB-911E + LB-930E

順番待ちのストレスを緩和するIoTテクノロジー

電源を必要としない無線通信技術を組み込んだストライクです。スライド操作で発電した電力で施錠・解錠信号を発信することができます。

利用状況表示システム『ノックは無用！』

施設の利用状況を一目で確認できる「ノックは無用！」に活用することで、トイレの混雑緩和に役立ちます。さらに、ネットワークと連携することにより、PC・スマートフォンからの閲覧やデータの蓄積等のシステム運用も可能です。

材質）
本体：ポリエチレンテレフタレート
受け：亜鉛ダイキャスト

仕上）
本体：シルバー塗装
受け：焼付塗装

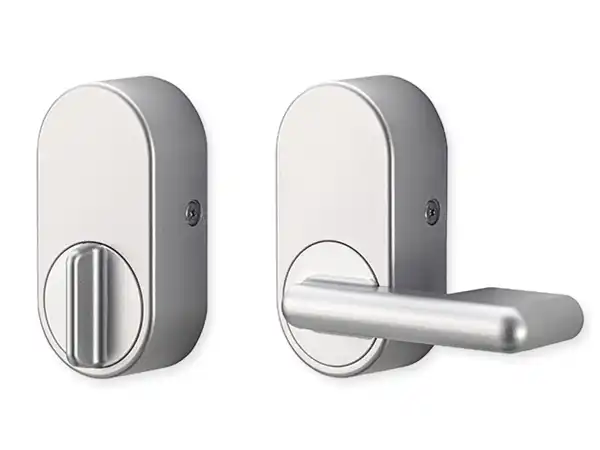

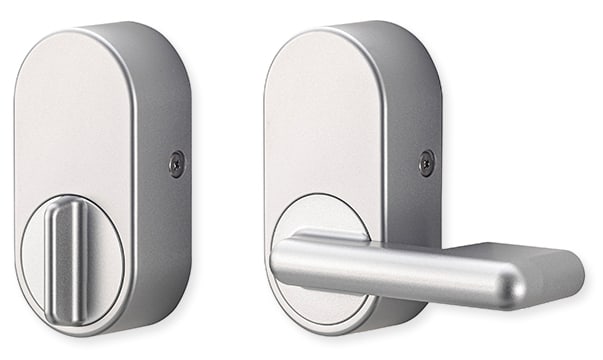

サムターンエアー（シブタニ社製）

CA-22（サムターンエアー）

CA-20（サムターンエアー）

CA-22

CA-20

材質）
本体：ABS
レバー：アルミダイキャスト
取付ブラケット：ステンレス

仕上）シルバー塗装
使用環境）屋内専用
※結露環境では使用できません。

各種錠前に対応したサムターンタイプが新登場

電源を必要としない無線通信技術を組み込んだサムターンです。サムターンの回転操作で発電した電力で施錠信号を発信することができます。近年需要が高まっているバリアフリートイレのほか、授乳室や会議室などの扉にもご使用いただけます。

材質）
本体：ABS
レバー：アルミダイキャスト
取付ブラケット：ステンレス

仕上）シルバー塗装
使用環境）屋内専用
※結露環境では使用できません。

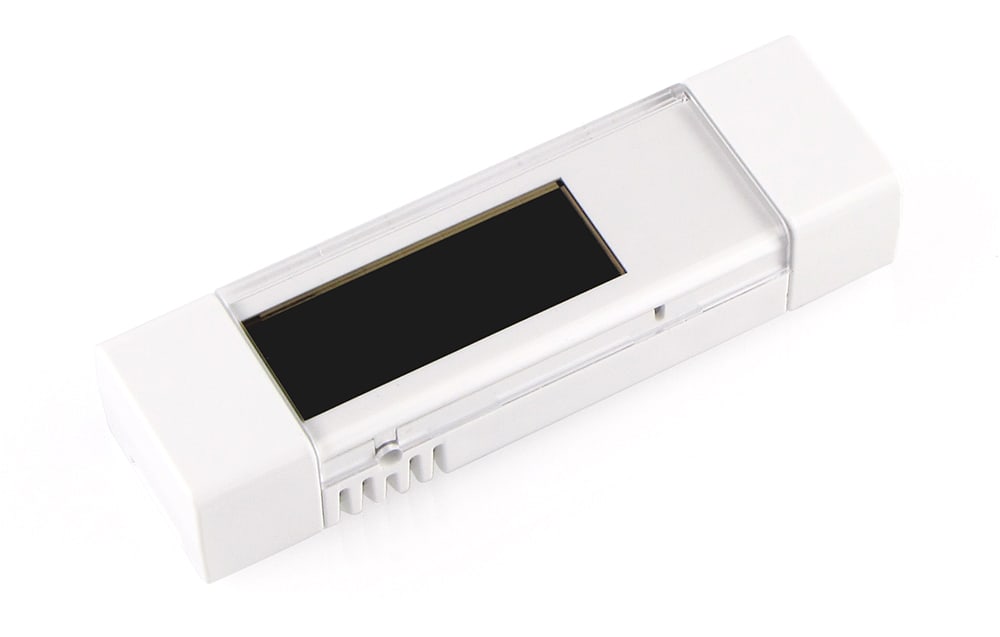

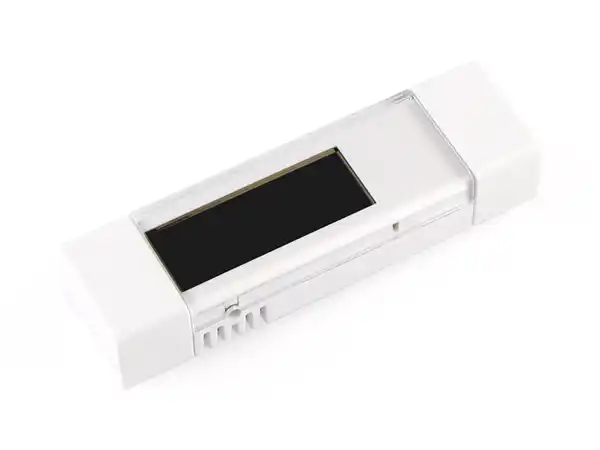

マグネットセンサー（EnOcean社製）

プロファイル）
EEP：D5-00-01
動作温度）-20～+60°C
動作湿度）0～93%

寸法）
本体：W76.2*H15*D22mm
+プレート：W79*H18.6*D23.8mm
マグネット：W20*H1.5*D10mm
重量）20g(電池重量含まず)

ドアの開閉状態を検知するマグネットセンサー

センサー部に磁石を近づけるまたは遠ざける動作によって、マグネットセンサーが反応しEnOcean無線信号を発信します。主にドアの開閉状態の検知などに使用され、トイレの利用状況を可視化するIoTサービスなどに利用可能です。

プロファイル）
EEP：D5-00-01
動作温度）-20～+60°C
動作湿度）0～93%

寸法）
本体：W76.2*H15*D22mm
+プレート：W79*H18.6*D23.8mm
マグネット：W20*H1.5*D10mm
重量）20g(電池重量含まず)

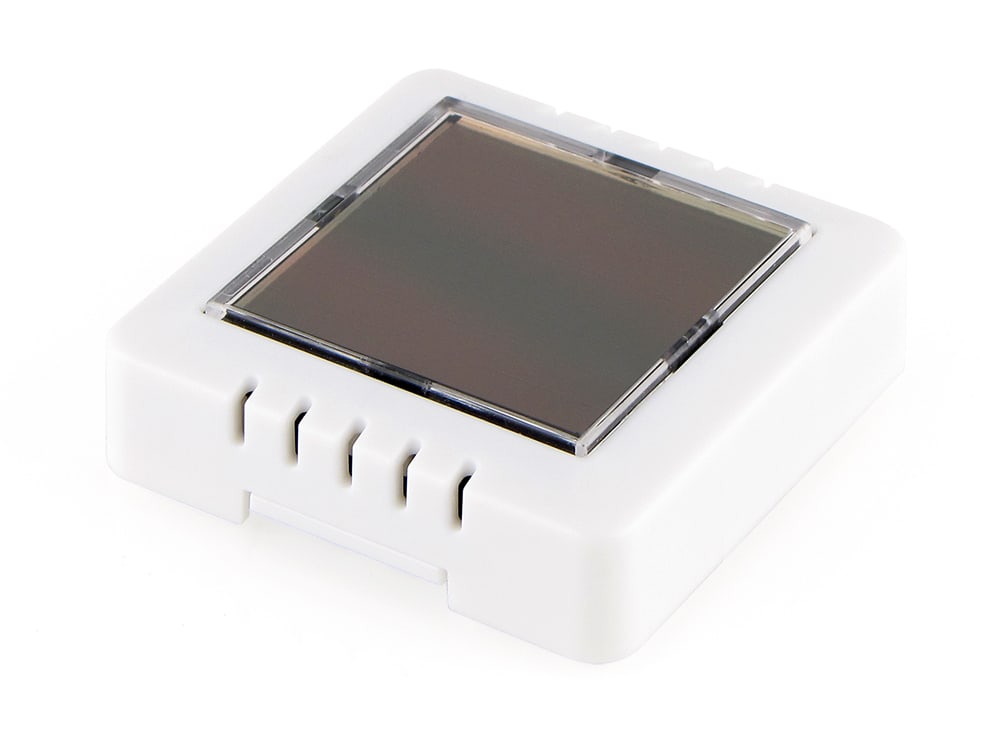

マルチセンサー（EnOcean社製）

プロファイル）
EEP：A5-07-01(デフォルト)
EEP：D2-14-40,EEP：A5-02-05,
EEP：A5-04-01,EEP：A5-04-03,
EEP：A5-06-02,EEP：A5-06-03,
EEP：A5-14-05,EEP：D5-00-01
動作温度）-5～+45°C
動作湿度）0～90%

モジュール）STM550J
計測範囲）
温度：-20〜+60°C / ±0.3K
湿度：0～100% / ±3%
照度：0～65000lux / ±10%
加速度：±2g / ±0.03g
寸法）W49*H14.5*D49mm
重量）26.5g

５つのセンサーを備え持った多機能なセンサー

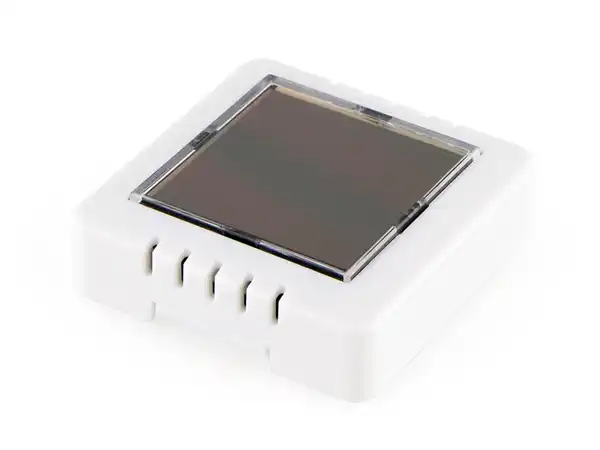

温度／湿度／照度／加速度／マグネットと本機１台で5つのセンサーを搭載した用途の広がるマルチセンサー。ソーラー発電と予備電池を電源とするため面倒な配線もなく、両面テープなどで設置するだけで簡単に計測を開始することができます。

モジュール）STM550J
計測範囲）
温度：-20〜+60°C / ±0.3K
湿度：0～100% / ±3%
照度：0～65000lux / ±10%
加速度：±2g / ±0.03g
寸法）W49*H14.5*D49mm
重量）26.5g

人感＆照度センサー（EnOcean社製）

プロファイル）
EEP：A5-07-01
EEP：A5-07-03(Default)
EEP：A5-08-01
EEP：A5-08-02
EEP：A5-08-03

動作温度）0～+65°C
動作湿度）20～85%
計測範囲）
照度：0～65000lux / ±10%
寸法）W65.5*H30.7*D113.2mm
重量）85g

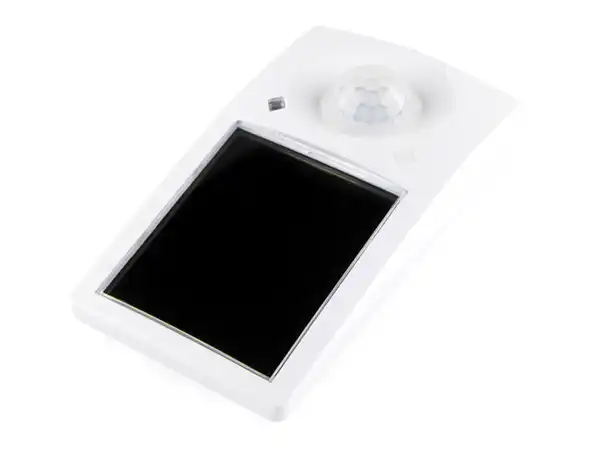

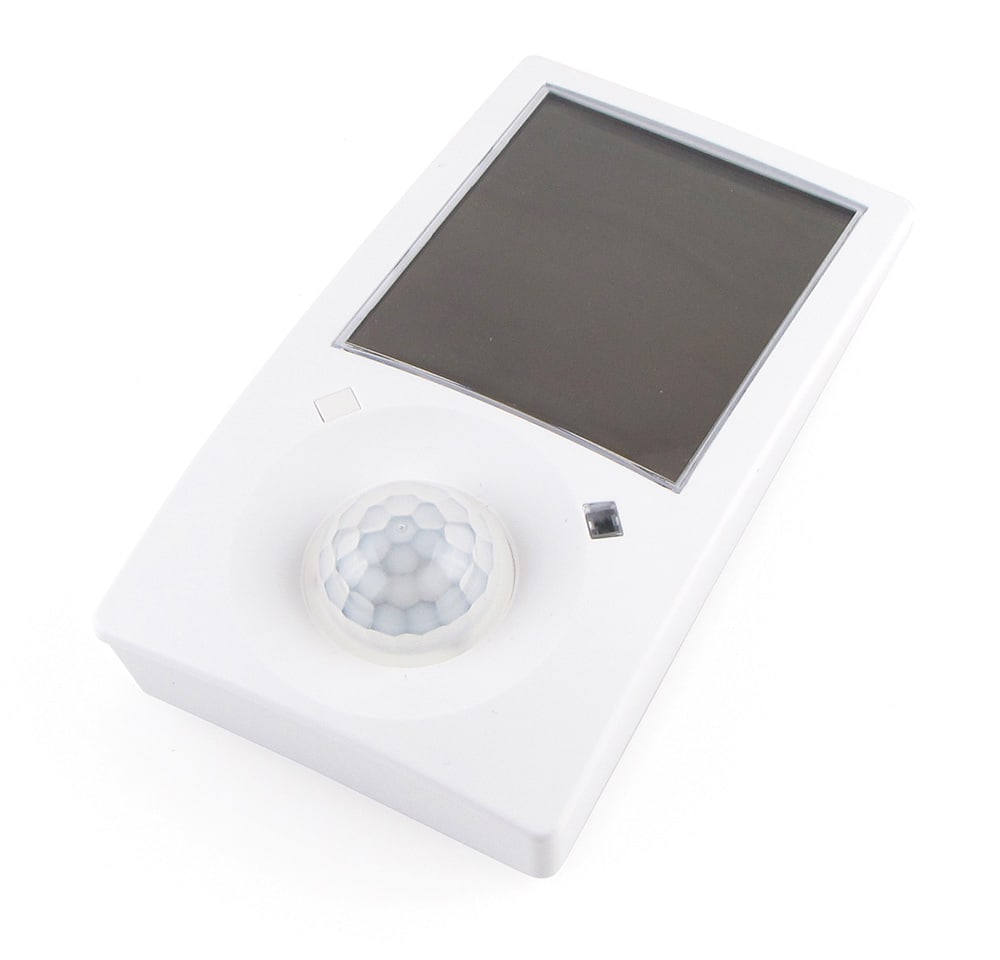

照度センサーを搭載した人感センサー

受動型赤外線（PIR）センサーを使用して人の動きを検知し、照度センサーにて照度を測定できるセンサーモジュールです。 EMDCの主要パラメータは、内蔵NFCインタフェースを使用して設定できます。

プロファイル）
EEP：A5-07-01
EEP：A5-07-03(Default)
EEP：A5-08-01
EEP：A5-08-02
EEP：A5-08-03

動作温度）0～+65°C
動作湿度）20～85%
計測範囲）
照度：0～65000lux / ±10%
寸法）W65.5*H30.7*D113.2mm
重量）85g

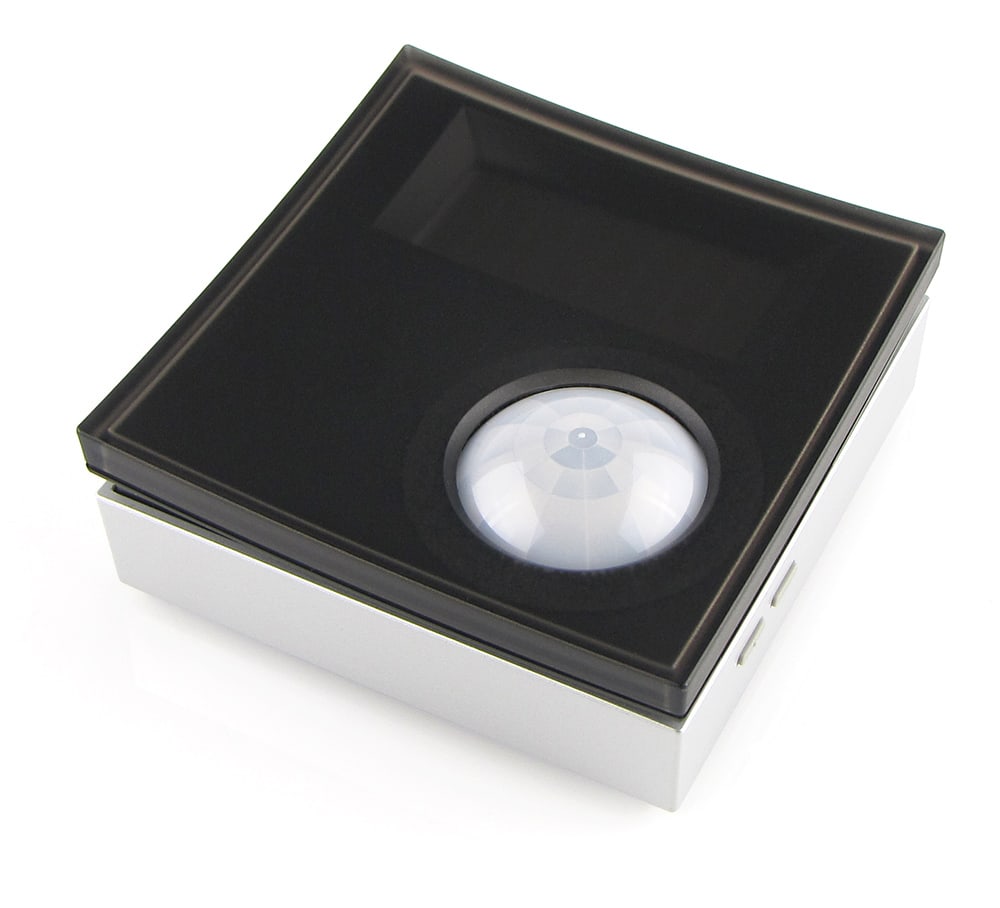

在室検知センサー（オプテックス社製）

プロファイル）EEP：A5-07-01
使用温度）-10〜+50℃
使用湿度）95％MAX

保護構造）IPX5
寸法）W91*H38*D91mm
重量）180g(電池重量含む)

人の動きを検知する焦電型の人感センサー

ソーラーと一次電池のハイブリット電源を採用した、電池交換不要の人感センサーです。

屋外でも使える防水性

屋外用センサー世界トップシェアに裏打ちされた防水性能を搭載。サニタリー周りやテラスなど設置場所を選びません。

洗練されたデザイン

美しいフォルムとワンランク上の品質感が、スマートオフィスや高級ホテルのインテリアデザインをさらに引き立てます。

プロファイル）EEP：A5-07-01
使用温度）-10〜+50℃
使用湿度）95％MAX

保護構造）IPX5
寸法）W91*H38*D91mm
重量）180g(電池重量含む)

在席検知センサー（オプテックス社製）

プロファイル）EEP：A5-07-01
使用温度）-10〜+50℃
使用湿度）95％ max.

保護構造）IPX5
寸法）W91*H38*D91mm
重量）180g(電池重量含む)

静止検知にも対応した人感センサー

ワークブースのテーブル裏面に設置して人を検出、在席判定する人感センサーです。新開発のパッシブサーマルセンシング方式により、動きのない人を継続的に検出することが可能です。

５年間電池交換不要

電池交換頻度が少なく、メンテナンスコスト低減に繋がります。

プロファイル）EEP：A5-07-01
使用温度）-10〜+50℃
使用湿度）95％ max.

保護構造）IPX5
寸法）W91*H38*D91mm
重量）180g(電池重量含む)

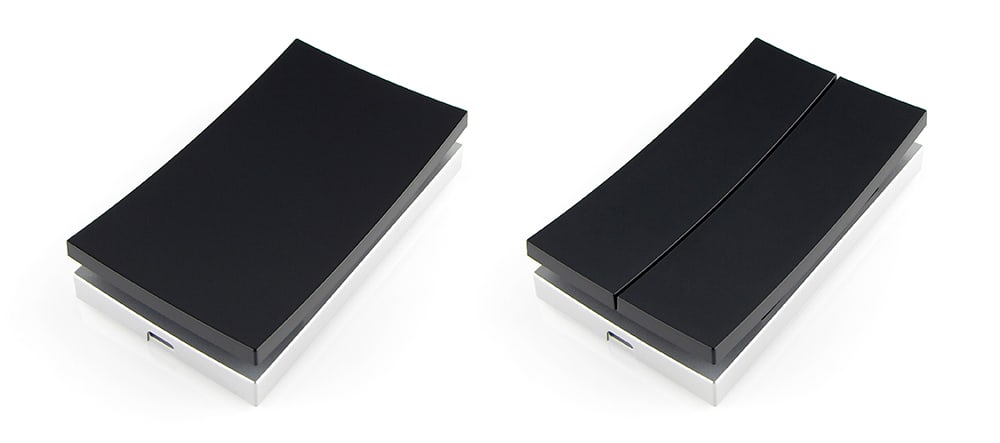

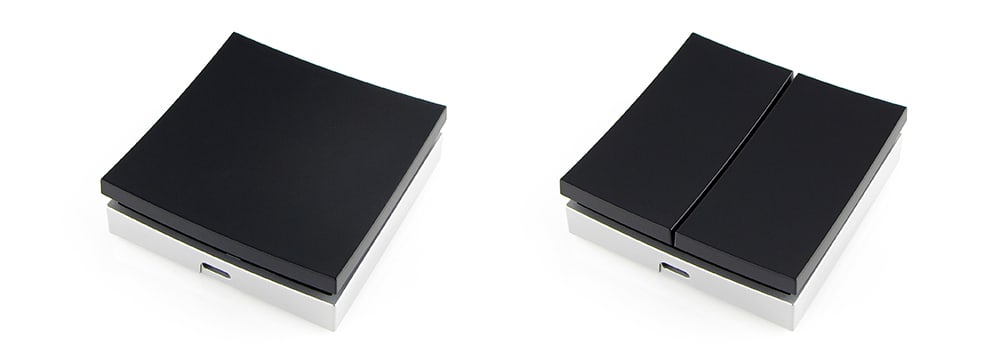

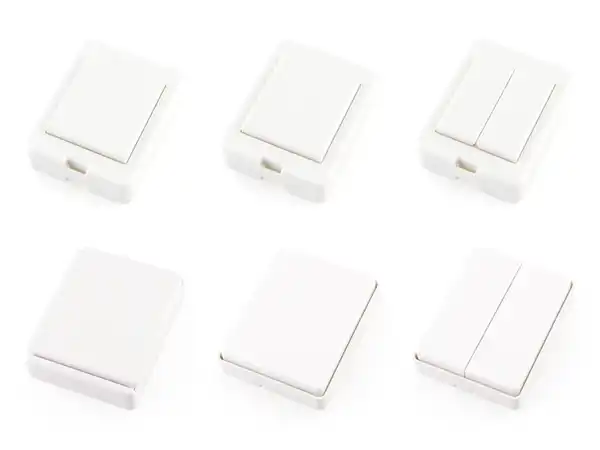

ロッカースイッチ（オプテックス社製）

CSW-1-J

CSW-2-J

CSW-S1-J

CSW-S2-J

プロファイル）EEP：F6-02-04
保護構造）IPX5
寸法）
CSW-1/2-J：W70*H27*D120mm
CSW-S1/S2-J：W80*H25*D80mm

使用温度）-10〜+50℃
使用湿度）95％ max.
重量）
CSW-1/2-J：120g
CSW-S1/S2-J：100g

スタイリッシュな電池レススイッチ

押すだけで発電し電波を発信する電池レススイッチは、間仕切りやガラス・壁などに貼り付けるだけで使用可能です。

屋外でも使える防水性

屋外用センサー世界トップシェアに裏打ちされた防水性能を搭載。サニタリー周りやテラスなど設置場所を選びません。

洗練されたデザイン

美しいフォルムとワンランク上の品質感が、スマートオフィスや高級ホテルのインテリアデザインをさらに引き立てます。

プロファイル）EEP：F6-02-04
保護構造）IPX5
寸法）
CSW-1/2-J：W70*H27*D120mm
CSW-S1/S2-J：W80*H25*D80mm

使用温度）-10〜+50℃
使用湿度）95％ max.
重量）
CSW-1/2-J：120g
CSW-S1/S2-J：100g

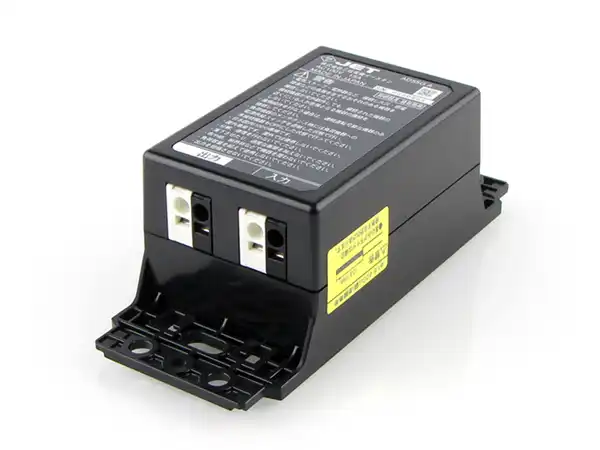

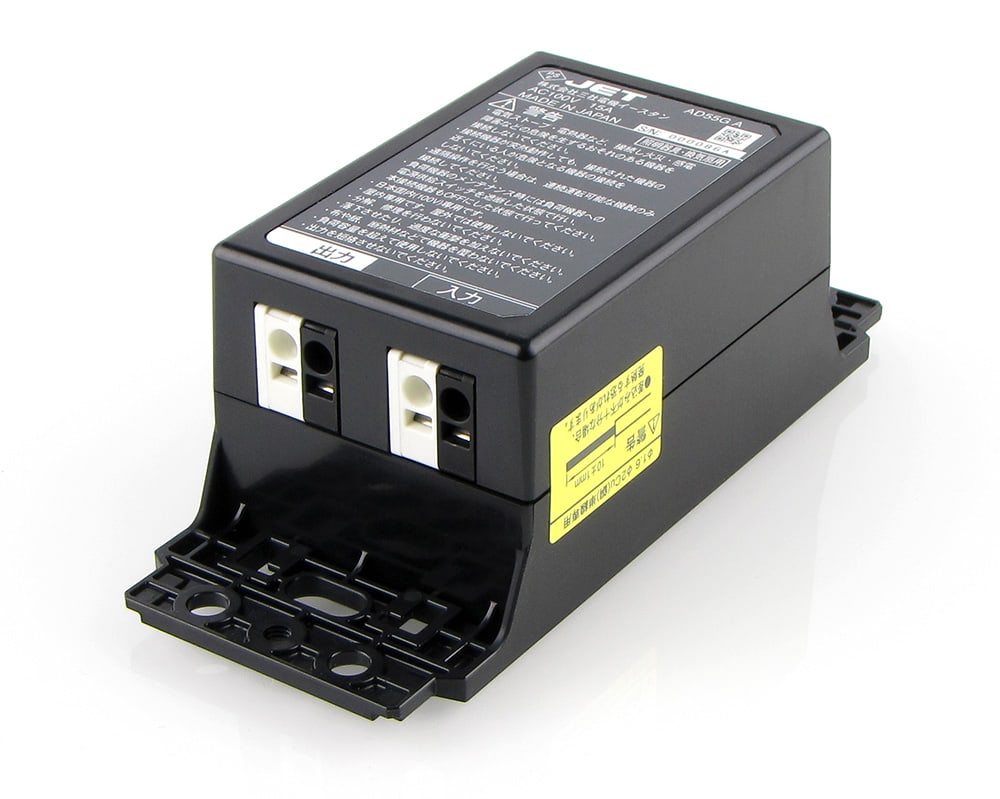

無線リレー100V用（諏訪三社電機社製）

使用温度）-20〜+40℃
使用湿度）RH90％以下

寸法）W40*H45*D110mm
重量）270g(電池重量含む)

EnOceanデバイスに対応した無線リレー

EnOcean製無線モジュールを使用したスイッチやセンサーを併用して、AC100Vの照明や換気扇などの機器の直接制御が可能になります。形状が日本国内用の電源埋め込み取付枠やコンセント取付金具に準拠しているため、設置および施工が容易に行えます。

最大10台まで登録可能

本機１台に対して、スイッチまたはセンサーなどの送信機を最大10台まで登録することが可能です。

使用温度）-20〜+40℃
使用湿度）RH90％以下

寸法）W40*H45*D110mm
重量）270g(電池重量含む)

EnOceanアライアンス

ダイセン電子工業は『EnOceanアライアンス』のメンバーです。

時代の流れに沿ったエネルギーハーベスティング技術を利用したEnOcean無線通信の持つ、未来への大いなる可能性に、ダイセン電子工業三十余年のリモコン技術を乗せて、私たちが描く『明るい未来』のために貢献したいと考えています。

商品の開発・改良に関するご要望・ご質問等ございましたら、お気軽にお問い合わせください。
